Разделение канального уровня: MAC и LLC
IEEE (Institute of Electrical and Electronic Engineers) — Институт инженеров по радиоэлектронике (США), занимающийся стандартизацией в области информационных технологий.
В 1980 году институтом IEEE был организован комитет 802, занимающийся стандартизацией локальных сетей. В результате работы данного комитета появилась группа стандартов IEEE 802.x. Данные стандарты содержат рекомендации относительно построения нижних уровней локальной сети — физического и канального. Физический и канальный уровни отражают специфику локальных сетей разного вида, в то время как более высокие уровни, например сетевой, одинаковые как для локальных, так и для глобальных сетей.
Канальный уровень делится на два подуровня:
- MAC (Media Access Control) — уровень управления доступом к физической среде;
- LLC (Logical Link Control) — уровень логической передачи данных.
Уровень MAC обеспечивает корректное совместное использование общей среды передачи данных. Используя определенный алгоритм, который различается для сетей разного типа, доступ к среде предоставляется тому или иному узлу сети. То есть для каждого типа сети имеется свой алгоритм доступа, заложенный на уровне MAC. В этом алгоритме заложены правила общей среды передачи данных, правила «общения» компьютеров, точнее, правила использования сетевого кабеля (кабеля, по которому передаются данные). Если компьютер (или другое сетевое устройство) использует один и тот же алгоритм, что и сеть, к которой он подключается, значит, этот компьютер может работать в этой сети.
После предоставления доступа на уровне MAC, можно «перейти» на более высокий уровень — LLC. Уровень LLC предназначен для передачи кадров между узлами. Уровень LLC позволяет установить степень надежности передачи данных — одни данные, не очень важные, будут передаваться с небольшой степенью надежности, что позволит увеличить скорость их передачи. В качестве примера таких данные можно привести IP телефонию. Другие данные, будут передаваться с самой большой степенью надежности, что снизит скорость передачи, но будет гарантировать 100%-ю доставку данных при условии неразрывности среды передачи данных.

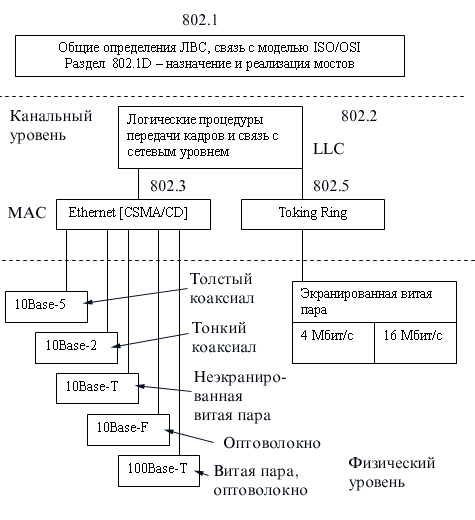

Стандарты IEEE, лежащие в основе локальных сетей, представлены в таблице, а структура стандартов IEEE представлена на рисунке.
| название | описание |
|---|---|
| 802.1 | Управление сетевыми устройствами и их взаимодействие |
| 802.2 | Logical Link Control (LLC) |
| 802.3 | Технология Ethernet |
| 802.4 | Маркерная шина Token bus |
| 802.5 | Определяет MAC уровень для маркерного кольца |
| 802.6 | Сети мегаполисов (MAN) |
| 802.7 | Широкополосная передача по коаксиальному кабелю |
| 802.8 | Волоконно-оптические сети |
| 802.9 | Интегрированные сети передачи голоса и данных |
| 802.10 | Сетевая безопасность |
| 802.11 a/b/g/n | Беспроводные локальные сети (WiFi) |
| 802.12 | Доступ по требованию с приоритетами |
| 802.16 | Беспроводная городская сеть (WiMAX сертификация) |
Комитет 802 института IEEE проанализировал сетевые технологии различных компаний с целью найти общие подходы и принципы. Описание каждой технологии делится на два уровня — канальный и физический. Канальный уровень, как уже отмечалось, был разделен на два подуровня — MAC и LLC. Протокол LLC, как видно из рисунка, общий для всех технологий уровня MAC и не зависит от выбора самой технологии.
